Vastuvooluga suletud vesijahutustorn

Küsi pakkumist Räägime nüüd

Kiire kohaletoimetamine
Kvaliteedi tagamine
24/7 klienditeenindus

Toote tutvustus

ToodeDeskripti

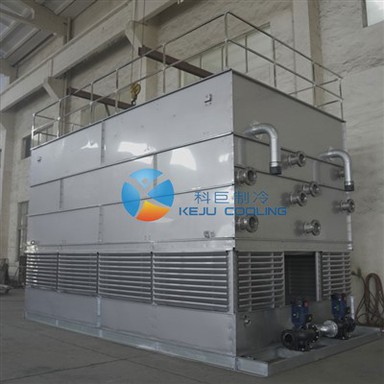

KBL-seeria vastuvooluga suletud vesijahutustorn on valmistatud spetsiaalse legeerkattega terasest või roostevabast terasest, soojusvahetusspiraalid on valmistatud roostevabast terasest või punasest vasest. KBL-seeria vastuvoolujahutustornid on kompaktsemad, võtavad vähem paigaldusruumi, töötavad ilma märja tekitäidiseta ja sobivad paremini kõrgema sisselasketemperatuuriga kuuma vee jahutamiseks. Torni suurust saab kohandada vastavalt standardsetele konteineritele või konkreetsetele projektitingimustele.

KBL-seeria suletud ahelaga vastuvoolu jahutustorne kasutatakse laialdaselt erinevates valdkondades tsirkuleeriva vee, õli või muu sulatus-/vaakum-/multikristallahjude, induktsioonkuumutite, kompressorite, soojuspumpade, metallosade tootmisliinide, hüdraulika protsessivedelike jahutamiseks. jaamad, elektrigeneraatorid, trafod, muundurid jne.

product-800-679

Vastuvooluga suletud vesijahutustorni konfiguratsioonid

	Punase vase soojusvaheti Vastavalt rahvusvahelisele standardile toodetakse seda T2 punase vasktoru puhtusega 99,9%, kõrge soojusülekande efektiivsusega. Kasutatakse astmelise paigutuse režiimi, mis suurendab soojusülekande efektiivsust ja vähendab seadme kaudu voolava õhu rõhulangust. Paigaldatud spiraaltoru pannakse 1,2 MPa õhurõhu testile vees, et tagada lekke puudumine.
RoostevabaSteelHsüüaExchanger Valmistatud 304 või 316L standardtorust, kohandub keskkonnaga. Kasutatakse astmelise paigutuse režiimi, mis suurendab soojusülekande efektiivsust ja vähendab seadme kaudu voolava õhu rõhulangust. Paigaldatud spiraaltoru pannakse 1,2 MPa õhurõhu testile vees, et tagada lekke puudumine.
	ElektrilineCjuhtimineCabinet Elektriline juhtkapp sobib kasutamiseks välitingimustes ja kasutada saab PLC juhtimisrežiimi.
VesiRtäiendamineInlet Juhtida roostevabast terasest kuul ujukventiiliga.
	heitgaasSsüsteem Kolme vältimisega alumiiniumkorpusega ventilaator on vastu võetud ja paigaldatud spetsiaalsesse indutseeritud õhutorusse ning selle ülaosas on kaitseks kuumtsingitud terasest traatvõrgust kate. Ventilaatori mootori kaitseklass on IP55 ja isolatsiooniklass F.
Vee defektor (dehüdraatija) Valmistatud PVC-materjalist, see on rühmitatud ja paigaldatud seadme sisse. Dehüdraator on kolme käiguga, mis on loodud selleks, et õhuvoolus olev vesi oleks blokeeritud, nii et niiskuse maksimaalne triivimismäär oleks väiksem kui 0,1 promilli ringlussetava vee mahust.
	ÕhkIntakeGrill See on valmistatud PVC-materjalist ja paigaldatud seadme ümber olevale raamile, mida on lihtne lahti võtta ja kokku panna, et soojusvahetit saaks hooldada. Võre on konstrueeritud kahe õhuvahetusega, et vältida valamu pritsimist ja otsese päikesevalguse kätte sattumist. Sellel on õhu aeglustusala, mille kaudu saab õhku tõhusalt ventilaatorisse juhtida.
PihustamineSsüsteem Piisava pihustusvee tagamiseks rakendatakse vertikaalset tsentrifugaalpumpa, mis tagab, et kogu spiraaltoru komplekt on täielikult veevoolus. Pihustustoru on valmistatud standardsest korrosioonikindlast PVC materjalist.

TehnilineParameetrid

Mudel	Jahutusvõimsus (Kcal/h)	Töövoog (m³/h)	*Mõõtmed (PLK) (mm)*	Sisse- ja väljalaskeava läbimõõt
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	200 DN
KBL-21	900000	180	4800x2340x4200	200 DN
KBL-22	1000000	200	4800x2340x4200	200 DN
KBL-23	1100000	220	4800x2340x4200	200 DN
KBL-24	1200000	240	5350x2340x4300	200 DN
KBL-25	1300000	260	5350x2340x4300	200 DN
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Märkus: ülaltoodud tehnilised parameetrid on ainult viitamiseks: kuna tooteid uuendatakse ja optimeeritakse pidevalt, võidakse parameetreid ette teatamata muuta.

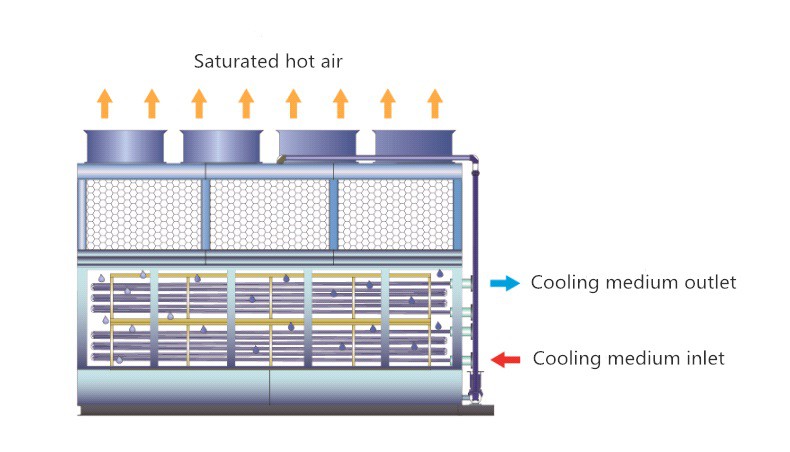

Tööteooria

Vastuvooluga suletud vesijahutustorni tööpõhimõte on järgmine: Töövedelik (pehme vesi või muud vedelikud) ringleb vastuvoolu suletud ahelaga jahutustorni spiraaltorus, vedeliku soojust neelab spiraaltoru sein, pihustatud vesi pihustatakse soojuse vahetamiseks spiraaltoru pinnale ja vahepeal voolab jahe õhk seadme põhjas olevast õhuvõtuvõrest torni, et ringelda alt üles ja ühtlaselt läbi spiraaltoru pinna. Soojuse neeldumisel aurustub väike osa veest ning kuum ja niiske õhk juhitakse välja ülemise ventilaatori kaudu, ülejäänud vesi aga langeb järgmiseks retsirkulatsiooniks allosas olevale veekettale. Kuna spiraaltorus olev vedelik on suletud retsirkulatsioonis, on tarbimine väga väike ja pritsitava vee voolukiirus on ainult 0,1%-0,2%.

product-790-452
